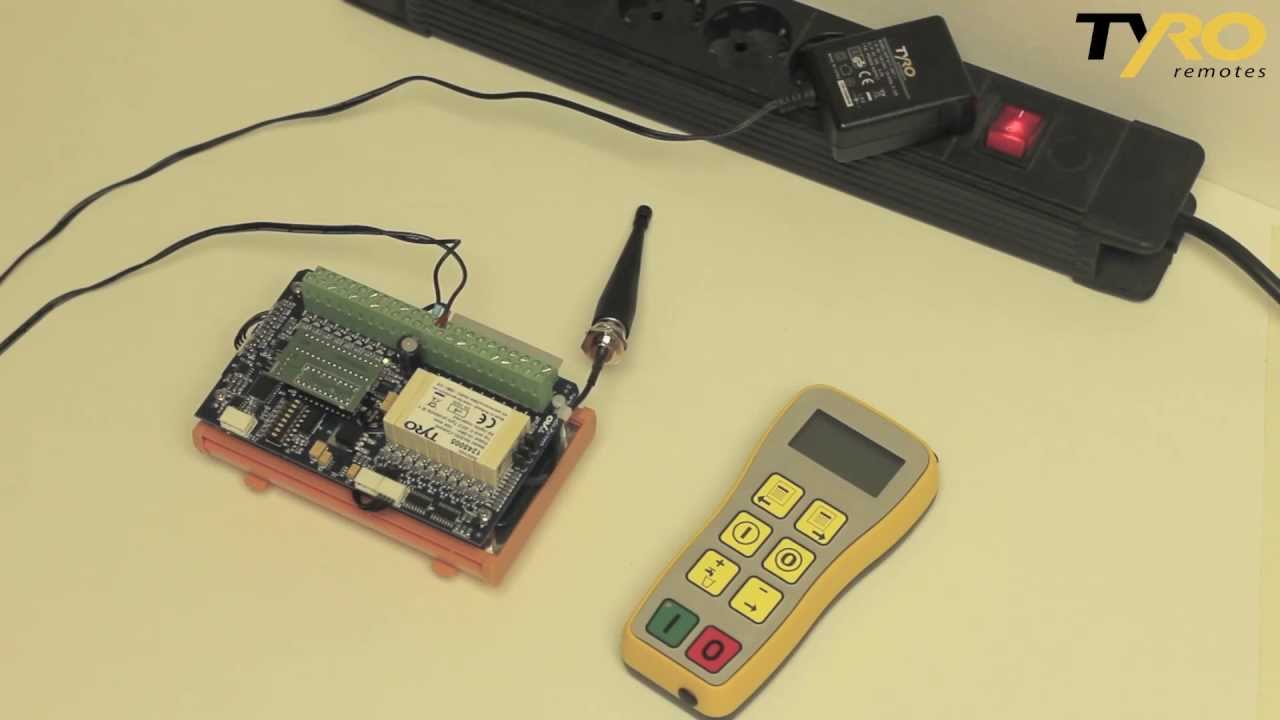

Einlernen Auriga/Pavo/Aquila/Norma auf einer Hutschiene

Geeignet für folgende Handsender: Pyxis, Corvus, Libra und Cetus.
Bitte klicken Sie auf das Symbol „Untertitel“, um die Untertitel einzuschalten (Deutsch, Englisch, Französisch oder Niederländisch).

Funksender und -Empfänger in 10 einfachen schritten einlernen

  1. Verbinden Sie V- des Empfängers mit einem Massepunkt (KFZ) bzw. dem Minuspol der Spannungsquelle
  2. Verbinden Sie V+ des Empfängers mit dem Pluspol der Spannungsquelle
  3. Suchen Sie den weißen Taster auf der Platine
  4. Drücken Sie den weißen Taster und halten diesen gedrückt bis Schritte 8
  5. Schalten Sie die Spannung ein
  6. Schalten Sie den Handsender ein mit der grünen Ein-Taste
  7. Sie sollten jetzt das Klicken eines Relais hören
  8. Lassen Sie den weißen Taster los
  9. Überprüfen Sie, ob sich die Empfängerausgänge vom Sender schalten lassen
  10. Der Sender wurde auf den Empfänger eingelernt, das System kann jetzt genutzt werden.

Anmerkung

  • Wiederholen Sie die Schritte 4 bis 9, um weitere Sender einzulernen.
  • Um alle Sender wieder zu löschen, führen Sie den Schritten 4 und 5 aus und Drücken Sie den weißen Taster auf der unteren Platine und halten diesen gedrückt für ca. 10 Sekunden.
  • Nach erfolgter Montage alle nicht gebrauchten Kabel kürzen und isolieren.
c079964aa4

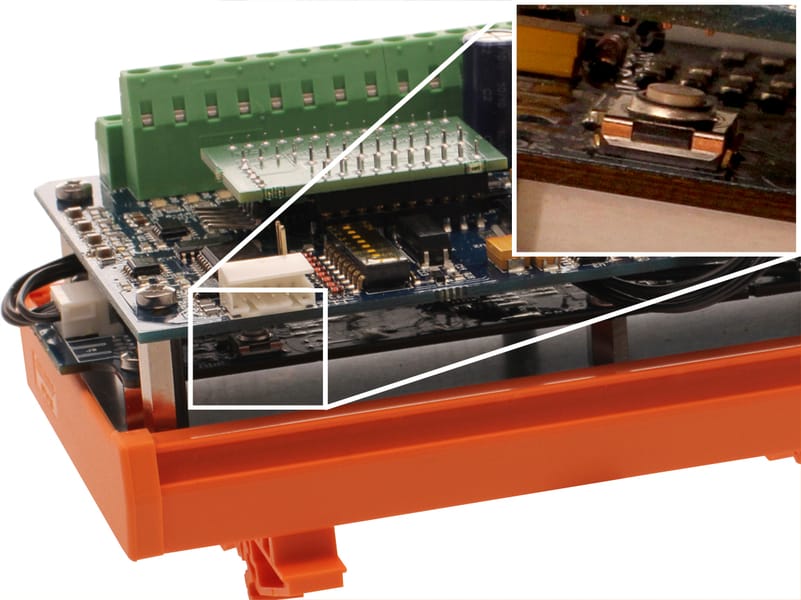

Die weiße Taste (Anklicken zum Vergrößern)
